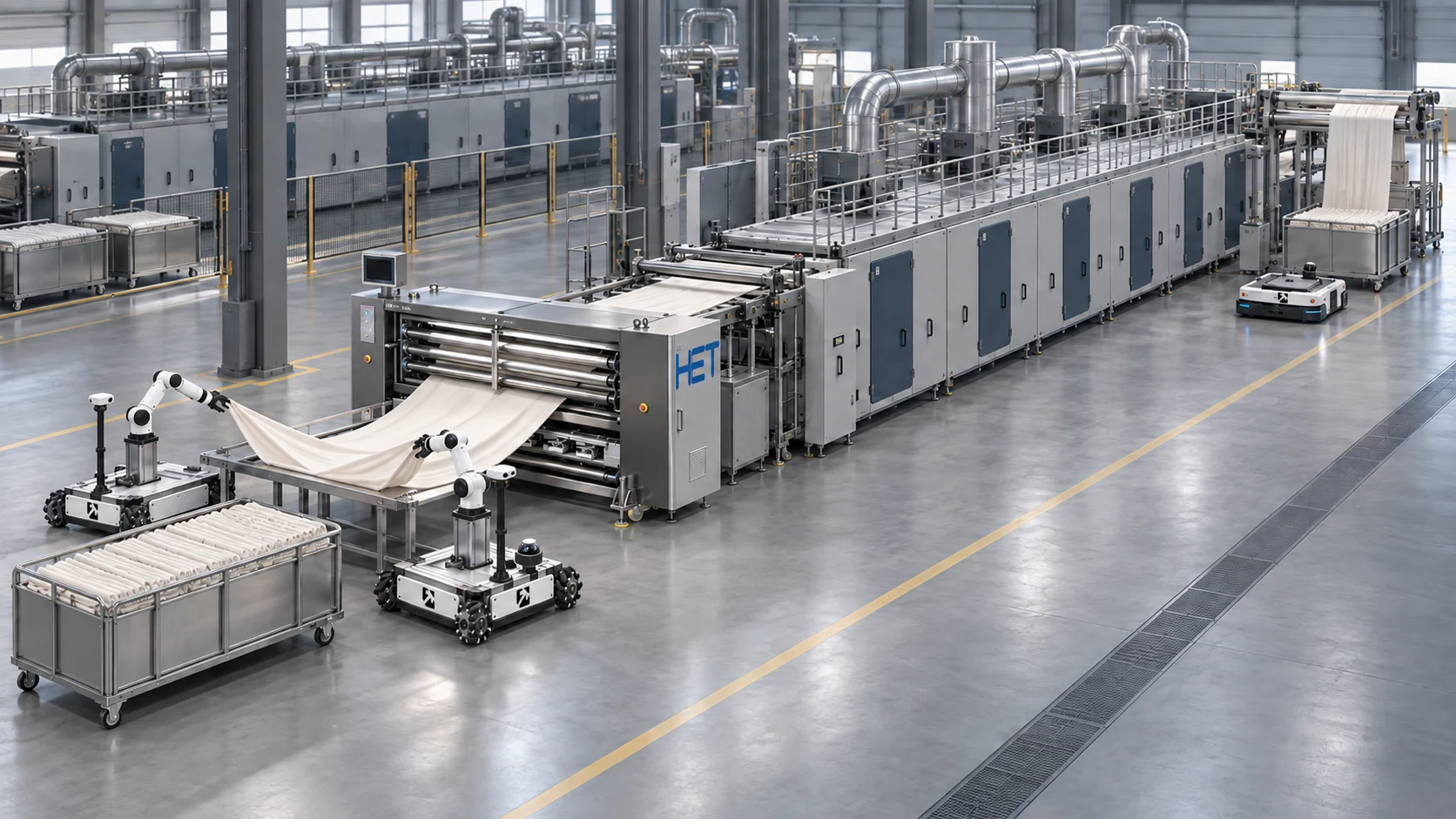

感知 · 决策 · 执行未来产线构想 / AI 概念图，非实机现场
为每一寸织物，建立可控的秩序。
机器视觉 / 精密控制 / 纺织自动化
01 / CORE PRODUCTS
专注工艺，直达问题。两大核心产品。
一条智能化路径。
从纬斜、纬弯的自动纠正，
走向织物密度的视觉检测与参数联动。
02 / WEFT STRAIGHTENING

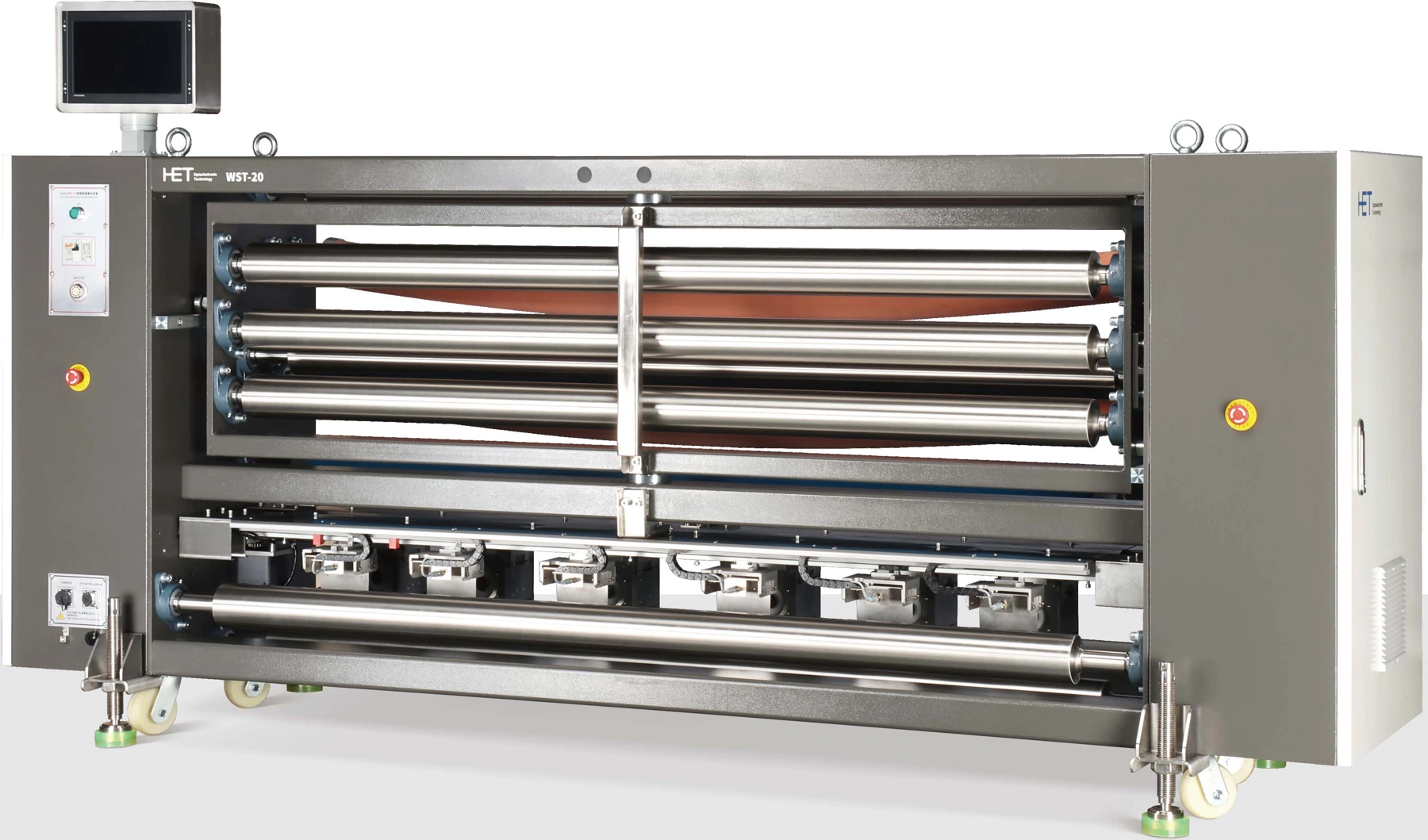

01 — 智能图像整纬机
4–8 台
工业相机配置
0.1 °
角度分辨率
3,600 mm
系列最大布幅
100 m/min
系列最高布速
查看型号参数与适用织物 ＋
| 型号 | 适用方向 | 布幅 | 布速 | 张力 |
|---|---|---|---|---|
| WST-20 | 机织物、地毯、产业用布 | 900–3,600 mm | 5–100 m/min | 50–1,000 N |
| WST-20K | 轻薄机织物、针织物 | 900–3,000 mm | 5–100 m/min | 20–1,000 N |
| WST-20G | 针织物、机织物 | 900–3,600 mm | 1–100 m/min | 20–1,000 N |
参数来源：WST-20 产品样本。角度分辨率不等同于最终整纬精度；布幅、布速及张力范围随型号与配置变化。
03 / FABRIC INTELLIGENCE
视觉密度仪 · 研发中花纹再复杂，
关注的始终是经纬。
海康工业相机 + 织物结构识别
面向不同颜色、花纹和组织结构，采集真实布面图像，识别经纬排列，为在线密度检测与工艺调整提供依据。
FABRIC DENSITY
密度，就是每厘米的纱线根数。
根 / cm
经密 · 单位幅宽内的经纱根数
纬密 · 单位长度内的纬纱根数
从图像，到可调整的参数。
海康工业相机采集布面图像，结合光学标定识别经纬结构，将纱线数量换算为根/cm，并与工艺目标比较。
研发中的密度仪将进一步联动超喂、张力或速度参数，通过再次采集验证调整结果。
查看密度仪研发方案 ↗01 / CAPTURE
采集布面
海康工业相机
匹配照明与成像条件
02 / MEASURE
识别经纬
分离组织与图案
计算经密、纬密
03 / COMPARE
比较目标
以根/cm为单位
识别工艺偏差
04 / ADJUST
联动调整
连接设备控制系统
反馈验证调整结果
密度仪尚在研发中，最终检测范围、精度及联动能力以样布测试和设备联调结果为准。布料图片用于展示织物多样性，并非检测记录。
布料图片来源与许可
- 多彩花卉织锦 · Metropolitan Museum of Art; crop by PKM · CC0
- 彩色格纹 · MadrasFabricPreppy · CC-BY-SA-4.0
- 花卉几何织锦 · Unknown Chinese weaver; crop by Tillman · Public domain (PD-Art)
- 菱形针织 · beep1o · CC-BY-SA-2.0
- 牛仔斜纹 · Maurizio Baldi · CC0-1.0
- 绿底繁花织物 · Cooper Hewitt, Smithsonian Design Museum; maker unknown · Public domain
- 镂空针织 · beep1o · CC-BY-SA-2.0
- 细条纹 · Kaushik Gopal · CC-BY-2.0
- 金属线花纹织锦 · Metropolitan Museum of Art · CC0
- 丝质织锦 · Stany Dederen / MoMu Antwerp · CC-BY-SA-4.0
- 条纹水波绸 · Unknown; image source: Cooper Hewitt, Smithsonian Design Museum · Public Domain Mark 1.0
- 织物特写 · Mia Gaitanidis · CC-BY-SA-4.0
ENGINEERED FOR THE NEXT THREAD
让机器看懂织物。
让智能走进产线。
上海和田光电技术有限公司
深耕机器视觉、织物纠偏与纺织自动化，
探索从单机控制到具身智能协同的新可能。
